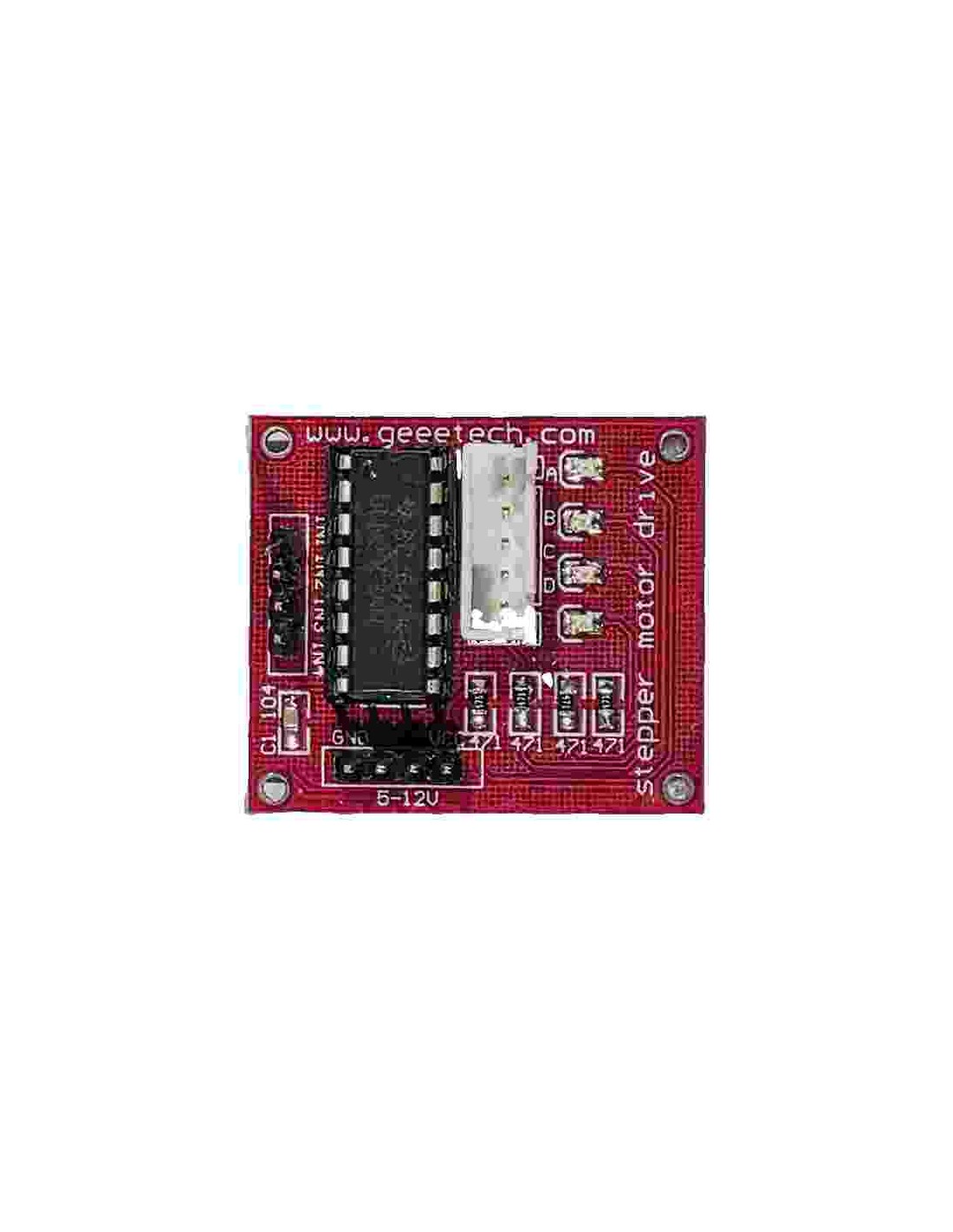

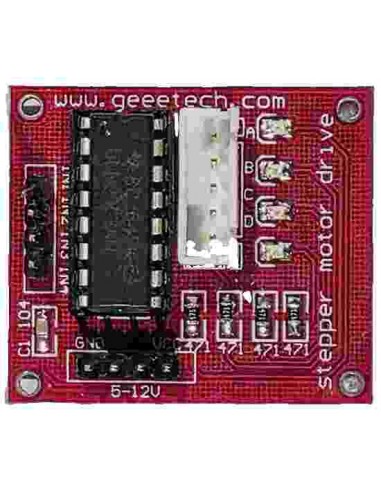

Uln 2003 Motor Bridge

ULN2003A é um circuito integrado com 7 canais de transistores Darlington, usado para controlar cargas indutivas como relés, motores, LEDs de alta potência e solenoides.

⚙️ Especificações Técnicas

• Modelo: ULN2003A
• Canais: 7 (IN1 a IN7)
• Corrente por canal: até 500 mA
• Tensão máxima de saída: até 50V
• Tensão lógica de controle: compatível com 3.3V e 5V
• Proteção: diodos internos para proteção contra corrente reversa (flyback)

🧠 Funcionamento

Cada canal funciona como um interruptor eletrônico:

• Quando o pino de entrada (INx) recebe sinal alto (HIGH), o transistor correspondente conduz e conecta a carga ao GND.
• Ideal para controlar dispositivos que exigem mais corrente do que um microcontrolador pode fornecer diretamente.

🛠️ Pinagem do Módulo ULN2003

💡 Aplicações Comuns

• Controle de relés
• Acionamento de motores DC pequenos
• Controle de motores de passo (como o 28BYJ-48)
• Acionamento de solenoides
• Controle de LEDs de alta potência
