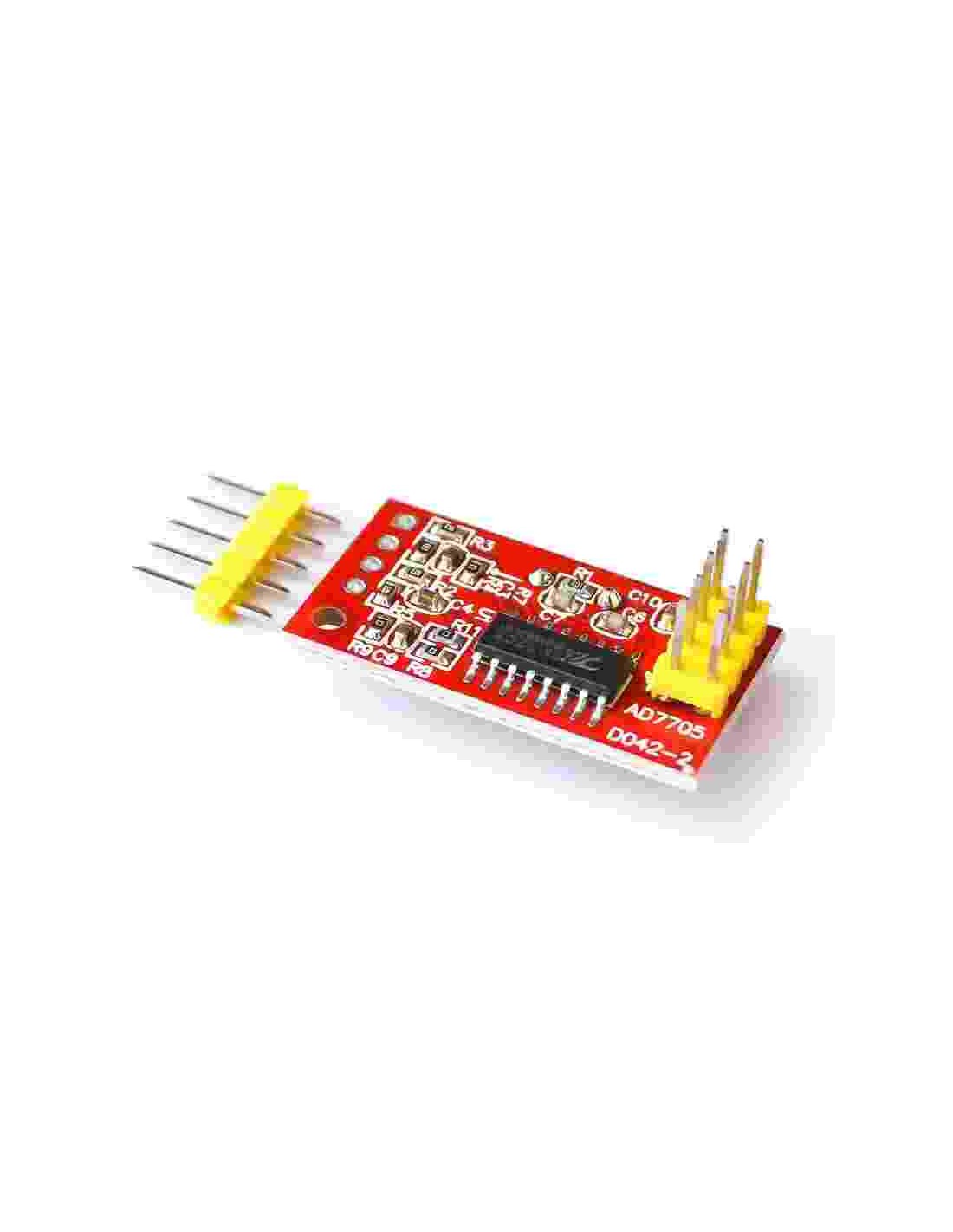

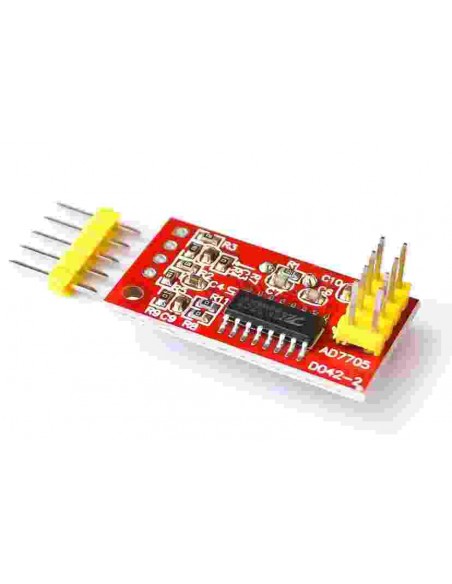

TM7705 ADC Delta-Sigma 16 bits 2 CANAIS SPI c ref LM285-2.5

TM7705 é um conversor analógico-digital (ADC) de 16 bits e 2 canais, fabricado pela Titan Micro Electronics, amplamente utilizado em aplicações de medição de sinais analógicos de baixa frequência com alta precisão. Ele é considerado um equivalente funcional ao AD7705 da Analog Devices, oferecendo excelente custo-benefício para projetos embarcados e industriais.

🧠 Descrição Técnica do TM7705

• Tipo: Conversor ADC Delta-Sigma
• Resolução: 16 bits
• Canais: 2 canais diferenciais
• Interface de comunicação: SPI (Serial Peripheral Interface)
• Tensão de operação: 3.3V ou 5.0V DC
• Tensão de referência: Externa, geralmente 2.5V (ex: LM285-2.5)
• Faixa de ganho programável: 1× a 128×
• Encapsulamento: SOIC-16
• Clock interno: Oscilador com opção de calibração
• Calibração on-chip: para correção de offset e ganho
• Baixo ruído e alta estabilidade térmica

📦 Recursos adicionais

• Entrada com amplificador de buffer, permitindo conexão direta a sensores
• Circuito de entrada com filtro RC e divisores de tensão ajustáveis
• Compatível com microcontroladores via SPI, como PIC, AVR, STM32, ESP32
• Ideal para aplicações que exigem precisão estática, como balanças, sensores de pressão, temperatura, corrente e tensão

🎯 Aplicações típicas

• Sistemas de aquisição de dados
• Instrumentação médica e industrial
• Medição de sensores analógicos de baixa frequência
• Conversão de sinais em sistemas embarcados
• Substituto econômico para AD7705 e ADS11xx
