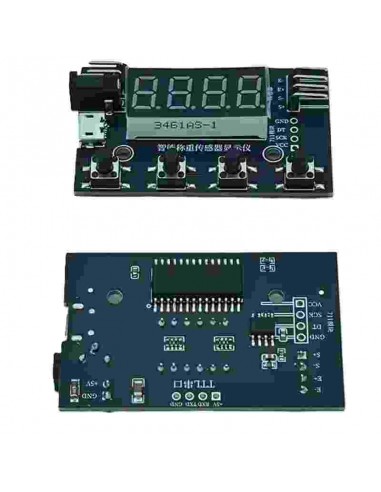

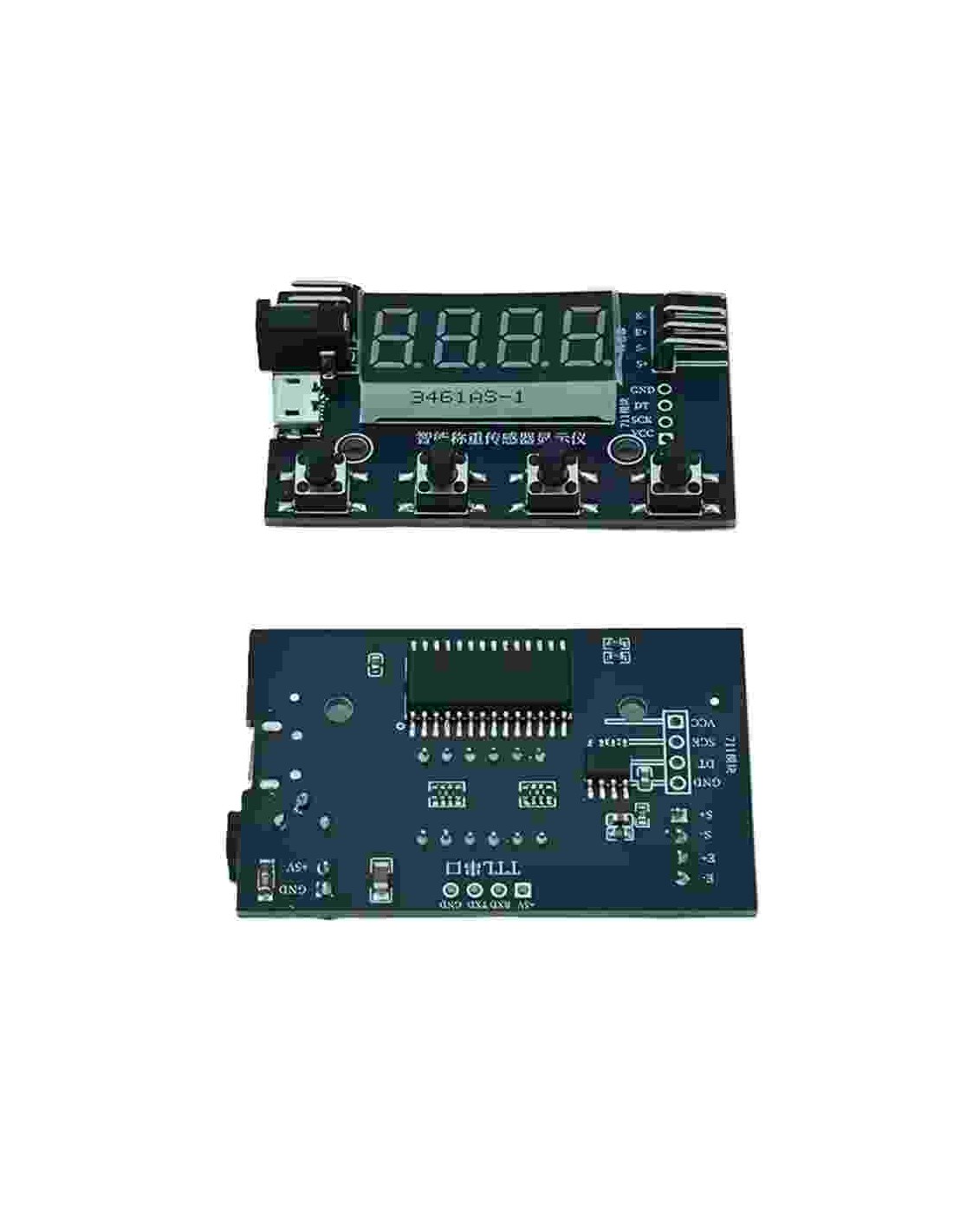

Modulo Celula Carga HX711 com STC8H1K28 8051
Last items in stock
$0.00
Este módulo de pesagem utiliza um conversor A/D de 24 bits para fornecer medições de peso com alta precisão. Ele é capaz de exibir sinais analógicos de sensores de carga e manter comunicação com computadores, PLCs e outros sistemas superiores, atendendo plenamente às exigências de controle automático. É amplamente utilizado em indicadores de pesagem, instrumentos de controle de processos, máquinas de teste de elasticidade e outras aplicações de medição de força e peso.
Funções das Teclas
• Configuração: Usada para ajustar parâmetros. No modo de configuração, armazena o valor definido e avança para o próximo parâmetro.
• Shift:
◦ No modo de configuração: seleciona o valor a ser ajustado.
◦ No modo de operação: pressione por 3 segundos para realizar a função de tara (descascar).
• Adicionar (+):
◦ No modo de configuração: aumenta o valor do parâmetro.
◦ No modo de operação: pressione por 3 segundos para iniciar a calibração de carga total.
• Diminuir (–):
◦ No modo de configuração: reduz o valor do parâmetro.
◦ No modo de operação: pressione por 3 segundos para iniciar a calibração do ponto zero.
Configuração de Parâmetros
• Posição decimal: Define a quantidade de casas decimais (0 a 3). Exemplo: para uma balança de até 20 kg, ajuste para 2. Padrão: 1.
• Velocidade de aquisição (ADH): Número de leituras por segundo (1 a 100 Hz). Padrão: 20 Hz.
• Intervalo de envio de dados (Ts): Tempo entre transmissões (0 a 10,0 segundos). Se definido como 0, os dados são enviados sempre que o peso muda, até 3 vezes por segundo. Padrão: 0,5 segundos.
• Calibração (EN-B):
◦ ON: Pressione por 3 segundos para entrar no modo de calibração.
◦ OFF: Pressione por 10 segundos para entrar no modo de calibração.
◦ Padrão: ON.
• Restaurar configurações (INI):
◦ ON: Restaura os parâmetros de fábrica.
◦ OFF: Mantém os parâmetros atuais.
◦ Padrão: OFF.
Instruções de Calibração
1. Calibração do Ponto Zero
• Pressione e segure a tecla Diminuir (–) por 3 segundos.
• A tela exibirá PL. Solte a tecla para entrar no modo de calibração.
• Certifique-se de que não há peso na balança.
• Digite 0 no módulo e pressione OK.
• A tela exibirá End indicando que a calibração do ponto zero foi concluída.
2. Calibração de Carga Total
• Pressione e segure a tecla Adicionar (+) por 3 segundos.
• A tela exibirá PH. Solte a tecla para entrar no modo de calibração.
• Coloque um peso conhecido entre 20 kg e 100 kg na balança.
• Digite o valor correspondente no módulo e pressione OK.
• A tela exibirá End, indicando que a calibração foi concluída.
3. Tara e Considerações
• A calibração do ponto zero deve ser feita antes da primeira calibração.
• A função de tara não substitui a calibração do ponto zero.
• Exemplo: sensor de 100 kg com tara de 3 kg.
◦ Se calibrar o ponto zero com a tara presente, o valor será PL = 3,0 kg.
◦ Após adicionar um peso de 35 kg, o valor de carga total será PH = 38,0 kg
