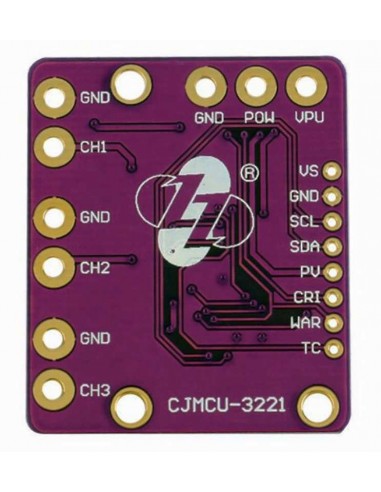

INA3221 Module 3 Canais I2c ou smbus

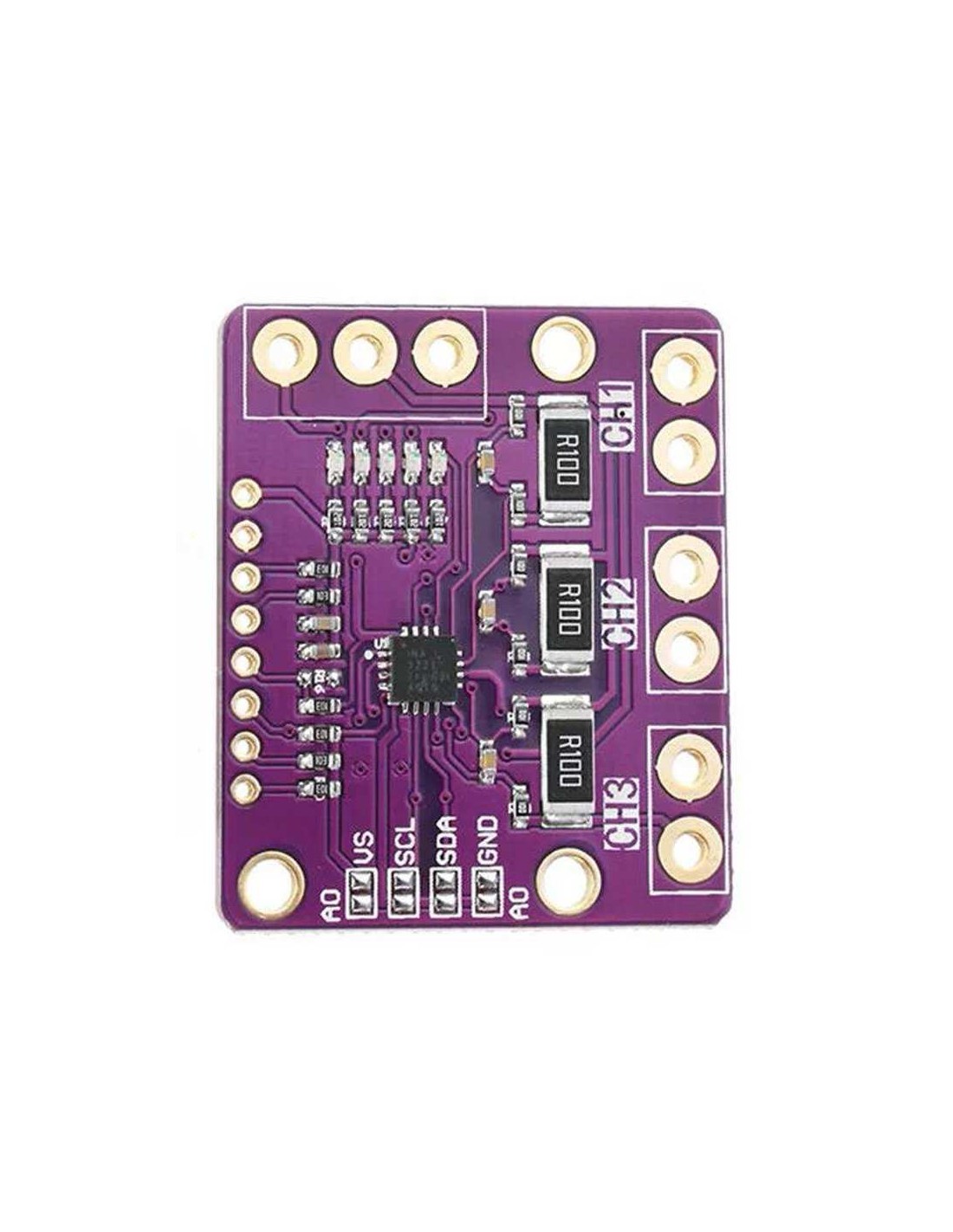

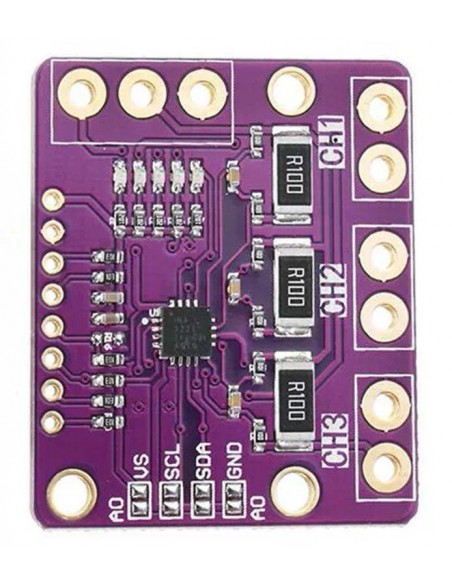

O módulo INA3221 ( WCMCU 3221 ) é um monitor de tensão e corrente de 3 canais e interface digital I2C, compatível com SMBUS.


O módulo pode fazer duas medições para cada canal, ou seja, mede as tensão sobre o resistores-shunt utilizando as entradas In+ e In- de cada canal, além da tensão sobre a carga, através da entrada Vin- em relação ao terra ( GND).


O INA3221 é normalmente alimentado por uma fonte de alimentação separada que varia de 2,7V a 5,5V, enquanto a tensão de alimentação para a carga pode variar de 0 V a 26 V.

O módulo WCMCU 3221, oferece as saídas de alarmes, PV, CRI, WAR, TC, que podem ser utilizadas para garantir que a aplicação esta trabalhando dentro de limites estabelecidos.
As aplicações do INA3221 incluem, computadores, gerenciamento de energia, equipamentos de telecom, carregadores de baterias, fontes de energia, equipamentos de teste, e mais.


Especificações/ Características.
Alimentação circuito de controle: 2,7V à 5,5V
Alimentação de potência: 0V à 26V
Tipo de saída: Digital
Interface de comunicação: I2C, Compatível SMBUS
Endereços programávesi: 4 ( Através de jumpers )
Resistência de Shunt: 0,1OHM 1% 1W ( Limite a corrente máxima em menos de 3A)

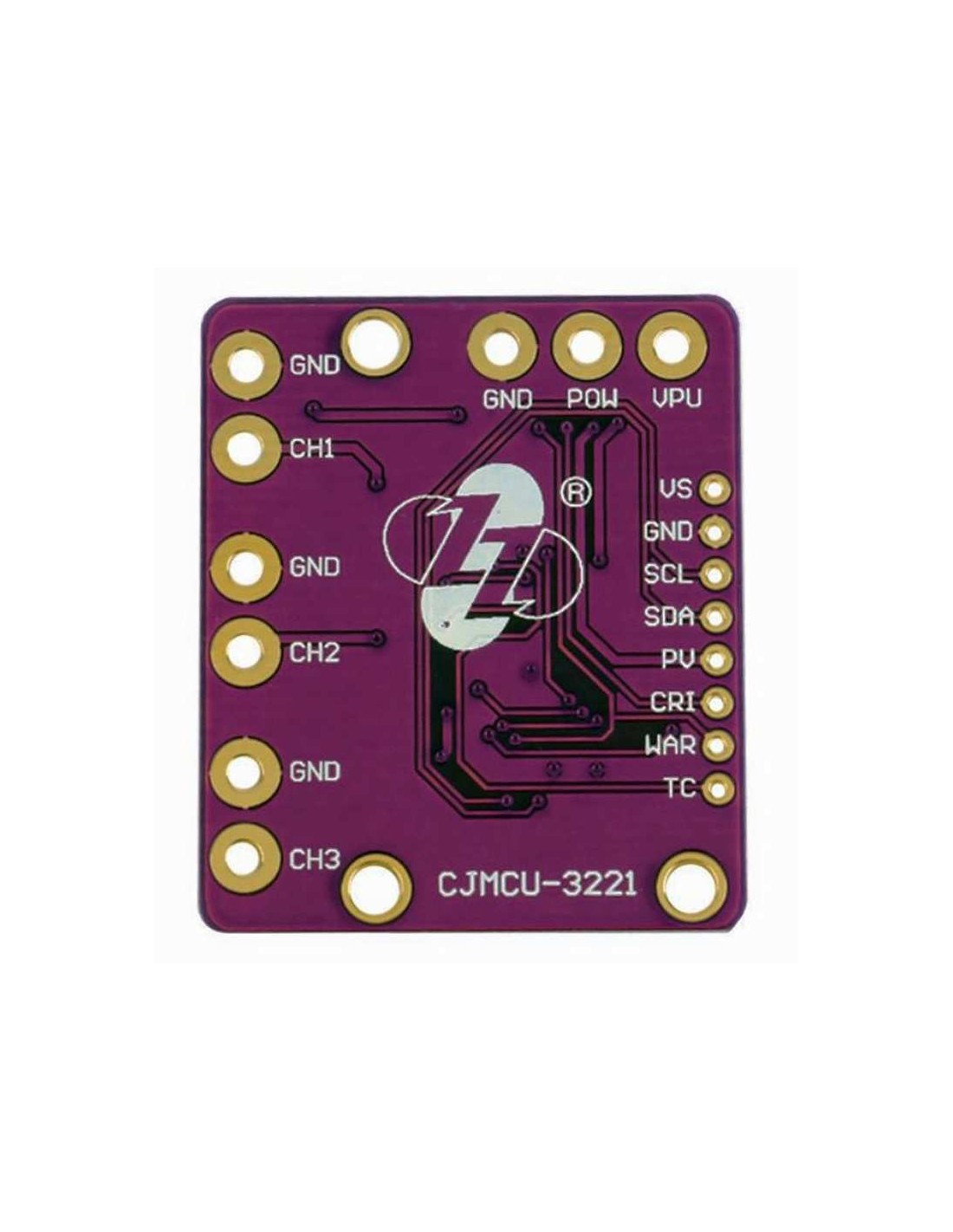

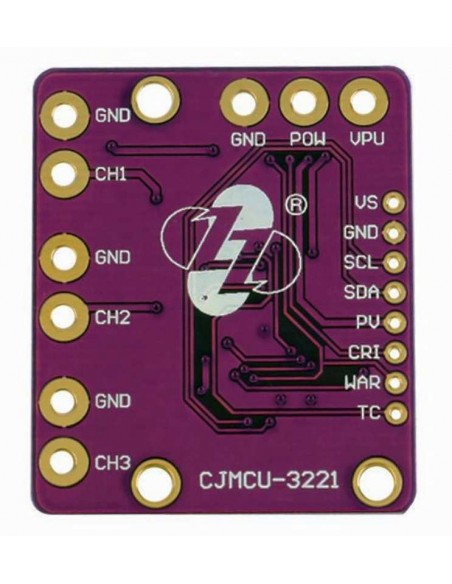

Conexões WCMCU 3221 :
CH1: Saída para carga 1
CH2: Saída para carga 2
CH3: Saída para carga 3
GND: GND- Comum das fontes de alimentação
POW: Entrada de alimentação para a Carga
VPU: Tensão de alimentação pull-up utilizada para polarizar os circuitos de saída válidos de energia.
VS:  Alimentação do circuito de controle 2,7V à 5,5V
SCL: Linha de Clock da interface I2C
SDA: Linha de dados da interface I2C
PV:  Saida de alerta de tensão válida, dreno aberto
CRI: Saída de alerta de crítico, dreno aberto
WAR: Saída de alerta de advertência, dreno aberto
TC:  Saída de alerta para monitoramento da sequencia de conversões de leitura de cada canal, dreno aberto
